Реле времени многофункциональное РЕЛСіС ВЛ-159М-4

Цена: 1016 грн.
Продавец: ООО «Научно-производственное предприятие «РЕЛСiС»

Предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.

- 8 функций, счетчик импульсов (прямой и обратный счет).
- Широкий диапазон уставок времени от 0,1 с до 9999 мин.
- Универсальное питание (2 исполнения)
- Широкий диапазон уставок времени от 0,1 с до 9999 мин.

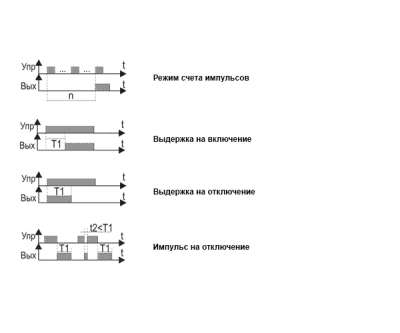

Функции реле

01. Режим счета импульсов
00 - счет в обратном порядке (вход _ 10 Гц)
01 - счет в обратном порядке (вход до 10 Гц)
10 - счет в прямом порядке (вход _ 10 Гц)
11 - счет в прямом порядке (вход до 10 Гц)
После отсчета заданного количества импульсов произойдёт переключение контактов.

02. Выдержка на включение
После отсчета заданной выдержки времени произойдёт переключение контактов.

03. Выдержка на отключение
Переключение контакта с подачей Упр.
После отсчета заданной выдержки произойдёт переключение контактов.

04. Импульс на отключение
Переключение контакта с пропаданием Упр.
После отсчета заданной выдержки произойдёт переключение контактов.
Во время Т1 изменение Упр. влияет на состояние выходного реле и точку отсчета выдержки времени.

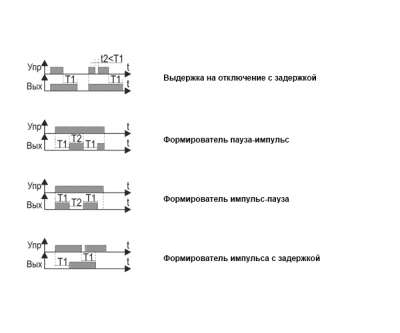

05. Выдержка на отключение с задержкой
Переключение контакта с появлением Упр.
После пропадания Упр. – отсчет выдержки и переключение контактов.
Во время T1 изменения Упр. влияют на точку отсчета выдержки времени.

06. Формирователь пауза-импульс
После подачи Упр. происходит отсчет выдержки Т1 и переключение контактов.
После отсчета Т2 – снова происходит переключение контактов и т.д.

07. Формирователь импульс-пауза
Переключение контакта с появлением Упр.
После отсчета Т1 – переключение контактов, после отсчета Т2 – снова переключение контактов и т.д.

08. Формирователь импульса с задержкой
После появления Упр. начинается отсчет Т1 и переключение контактов.
После окончания Упр. снова отсчет Т1 и переключение контактов.
Технические характеристики

Номинальное напряжение питания: 110-220 В.
Пределы допустимых отклоненийнапряжения питания относительно номинального: не более +10/-15 %.
Потребляемая мощность: 5 ВА (5 Вт).
Количество и род выходных контактов: 1 переключающий.
Коммутируемое напряжение постоянного и переменного тока: 24-250 В.
Длительно допустимый ток выходной цепи: не более 4 А.
Нижний и верхний пределы уставок: 0,1 с – 9999 мин.
Поддиапазоны уставок:
1 ─ 0,1...999,9 с
2 ─ 1...9999 с
3 ─ 0,1...999,9 мин
4 ─ 1...9999 мин
Диапазон считываемых импульсов: 1-9999 имп.
Механическая износостойкость: 6,3106 циклов.
Степень защитыреле по ГОСТ 14254-96:
- реле: IP40;
- клеммной колодки: IP10.
Габаритные размеры: 90х70х65 мм.
Масса реле: не более 0,25 кг.
Производитель: ООО «Научно-производственное предприятие «РЕЛСiС»
Сайт: relsis.ua/produktsiya/nizkovoltnaya-apparatura/rele-vremeni/vl-159m-4
