реакторная установка 630л
Україна / Маріуполь
Характеристики
Основные
Производитель ACS
Страна производитель Украина
Установка реакторная высокотемпературная 0,63м.куб.
Аппарат нержавеющий с нагревателем и нижним выпуском продукта.
АННн-0.63-01
Аппарат нержавеющий с механическим перемешивающим устройством АННн-0.63-01 – основной тип реакционного оборудования. Аппарат нержавеющий– наиболее многофункциональное оборудование, способное работать как в периодических, так и непрерывных процессах в весьма широком диапазоне условий эксплуатации.
Характеристики
Условное обозначение АННн-0.63-01
Объем, м.куб. 0,63
Высота общая H, мм 2580
Ширина общая L,мм 1105
Внутренний диаметр D, мм 800
Масса, кг, не более 1570
Условное давление в корпусе, Мпа (кгс/см²) 0,6
Условное давление в рубашке, Мпа (кгс/см²) 0,6 (6)
Тип редуктора привода мешалки МПО-1М-10ВК-5.74-3/250
Тип электродвигателя АИР100S4У2
Мощность электродвигателя, кВт 3
Частота вращения вала, с-¹ (об/мин) 1395 об/мин
Частота вращения вала мешалки, с-¹ (об/мин) 250 об/мин
Данный аппарат предусматривает использование перемешивающего устройства с мешалкой турбинного типа,а также двухконтурного рассекателя потока для обеспечения максимальной эффективности проведения технологического процесса.
Мешалка турбинная-быстроходный тип перемешивающего устройства. Мешалка работает по принципу центробежного насоса. Жидкость в емкости перемещают лопатки специальной конструкции. Вращательное движение лопаток передает жидкости сильное радиальное течение, которое, в свою очередь, обеспечивает полную циркуляцию всего объема перемешиваемого компонента.

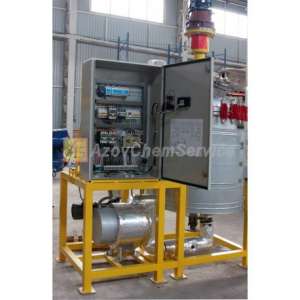

Функционально устройство состоит из трех основных блоков, это программируемый двухпозиционный термостат, преобразователь частоты и панель оператора.
Термостат позволяет измерять температуру от -50 до 500 °C, поддерживать от 0 до 250 °C. Измерение производится при помощи датчика температуры PT100. Для более точного подержания температуры нагреватели разбиты на две группы, для начального прогрева используется полная мощность, после достижения определенной температуры (задается в настройках), подержания осуществляется меньшей мощностью, более точно. Также есть возможность задать гистерезис нагрева. Устройство оборудовано аварийным механическим термостатом.
Преобразователь частоты скалярного типа, позволяет регулировать скорость мешалки в диапазоне от 40 до 250 оборотов в минуту, либо в тестовом режиме регулировать частоту от 0 до 50 Герц. Преобразователь частоты имеет двухуровневую защиту от перегрузки, аппаратную, которая предназначена для защиты от заклинивания редуктора и КЗ двигателя, и программную которую можно настроить. Программная защита предназначена для исключения поломки мешалки или двигателя в случае слишком густых продуктов.
Сенсорная панель оператора, предназначена для настройки, управления устройством и отображения текущих параметров. Интерфейс пользователя состоит из шести экранов и позволяет задать параметры, произвести настройки, а также просмотреть и сбросить ошибки в случае их наличия.
