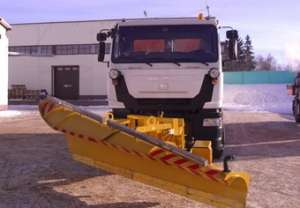

Отвал скоростной МКДС 33

Україна / Київ

Назад Вперёд

Снегоочистители являются навесным оборудованием на автомобили-самосвалы категории N3 и монтируются на раму автомобиля спереди посредством специальной плиты.
Форма крыла отвалов позволяет эвакуировать снег на относительно большое расстояние (15-20 м) от края дорожного полотна.
В состав снегоочистителя входят:
- плита присоединительная;
- навеска;
- отвал;
- опоры;
- гидрооборудование;
- электрооборудование;
Отвал - сварная металлоконструкция. Рабочая (фронтальная) поверхность в виде конуса предназначена для обеспечения схода снежного валка, образующегося при уборке снега.
Навеска представляет собой металлоконструкцию, состоящую из рамы, рычагов, рамы присоединительной. Навеска предназначена для обеспечения рабочих движений и крепления отвала к монтажной плите.
Опоры представляют собой винтовой механизм с подпятниками. Опоры предназначены для выставления зазора между режущей кромкой ножа и поверхностью дорожного полотна.
Гидрооборудование состоит из гидроаппаратов, фитингов, рукавов высокого давления и гидроцилиндров. Гидроцилиндры, в свою очередь, предназначены для реализации рабочих движении отвала. Специальная форма проушины гидроцилиндра подъема-опускания отвала обеспечивает плавающее положение при уборке.
Электрооборудование предназначено для управления снегоочистителем и включения (выключения) светотехнических приборов.
Пульт управления процессом установки снегоочистителя в рабочее и транспортное положения, а также для включения дополнительных светотехнических приборов установлен в кабине автомобиля-самосвала.
Для обеспечения высокого уровня безопасной работы снегоочистителя в темное время суток и в условиях недостаточной видимости на отвале установлены двухсторонние светодиодные панели повышенной яркости, которые позволяют другим участникам дорожного движения, как встречного, так и попутного направлений, на значительном расстоянии обращать внимание на работающее оборудование.
Технические характеристики на а/м МАЗ
Наименование параметра,
единица измерения Значение параметра
Базовый автомобиль МАЗ-5516 МАЗ-6501
Масса навесного оборудования, кг, не более 610
Эксплуатационная масса автомобиля-самосвала со смонтированным оборудованием, кг, не более 14020 14070
Габаритные размеры автомобиля-самосвала со смонтированным оборудованием, мм:
- длина 10510±100 10570±100
- ширина 3330±50 3330±50
- высота 3200±50 3750±50
Максимальная скорость движения автомобиля-самосвала со смонтированным оборудованием, км/ч, не более:
- транспортная 85 85
- рабочая 50 50
Угол установки снегоочистителя плужного 440
Ширина убираемой полосы, мм 2900
Высота отвала снегоочистителя, мм 1250
Управление навесным оборудованием автоматическое из кабины базового автомобиля (от гидросистемы)
Технические характеристики на а/м МАЗ-МАН
Наименование параметра Единица измерения Значение параметра
1 Основной базовый
автомобиль-самосвал - МАЗ-МАН 651268/
МАЗ-МАН 652538
2 Масса снегоочистителя, не более кг 1290+30
3 Эксплуатационная масса
базового автомобиля со
смонтированным снегоочисти-
телем, не более кг 15140*/16140*
4 Нагрузка на оси базового
автомобиля со смонтированным
снегоочистителем, не более:
- на переднюю ось 8240*/8950*
- на заднюю ось (тележку) 6900*/7190* кг
5 Габаритные размеры базового
автомобиля со смонтированным
снегоочистителем (в рабочем
положении):
- длина 11650*±50/11700*±50
- ширина 4270*±50/4270*±50
- высота 3300*±50/3300*±50 мм
6 Максимальная скорость
движения базового автомобиля со
смонтированным снегоочисти-
телем:
- транспортная 85
- рабочая 50 км/ч
7 Угол поворота снегоочистителя …0 430
8 Ширина очищаемой полосы мм 3300
9 Высота отвала снегоочистителя мм 1200
10 Управление снегоочистителем - автоматическое,
от гидросистемы

Цена: 6800 USD без НДС
